Elektrische Widerstandsmessung / VES (Vertikale Elektrische Sondierung) in Pforzheim

Wer im Pforzheimer Stadtgebiet baut, merkt schnell: Die Bodenverhältnisse wechseln auf wenigen hundert Metern dramatisch. Zwischen den Muschelkalkformationen der Nordstadt und den Auelehmen im Enztal liegen geologisch Welten — und genau hier setzt die **Elektrische Widerstandsmessung / VES** an. Während in der Innenstadt oft verwitterte Gipskeuper-Schichten unter quartären Kiesen anstehen, dominieren im Süden rund um den Buckenberg mächtige Buntsandsteinpakete, deren Verwitterungsgrad eine klassische Rammkernbohrung nur punktuell erfassen kann. Die VES-Messung kartiert diese Übergänge zerstörungsfrei und liefert ein durchgängiges geoelektrisches Profil bis in Tiefen von 40 Metern oder mehr — eine entscheidende Hilfe, wenn die Streubreite konventioneller Aufschlüsse durch die enge Tallage Pforzheims an ihre Grenzen stößt. Ergänzend zu den geophysikalischen Daten setzen wir bei komplexen Fragestellungen die Korngrößenanalyse ein, um den Feinkornanteil der Schichten zu quantifizieren und die elektrische Signatur bodenmechanisch zu eichen.

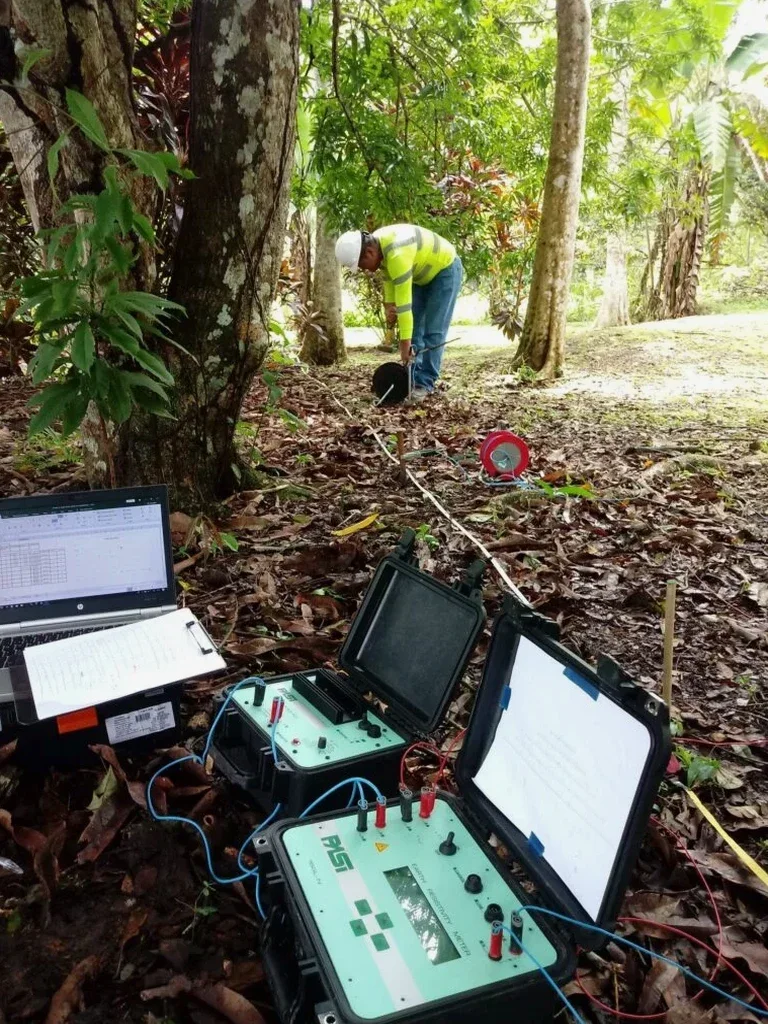

Ein geoelektrisches Profil zeigt, was der Rammkern nicht sieht: die laterale und vertikale Kontinuität der Schichten im Pforzheimer Baugrund.

Unsere Leistungsbereiche

Unser Ansatz

Ein aktuelles Projekt an der Wilferdinger Höhe verdeutlicht den Mehrwert einer geoelektrischen Vorerkundung: Auf einem Hanggrundstück mit 18 % Neigung sollte ein Mehrfamilienhaus mit Tiefgarage entstehen. Die ersten Baggerschürfe zeigten in drei Metern Tiefe scheinbar tragfähigen Fels, doch der Geologe stutzte — die Schicht fiel ungewöhnlich steil nach Osten ein. Eine VES-Messung mit drei Traversen deckte dann auf, dass der vermeintliche „Fels“ nur eine verkarstete Kalksteinplatte war, unter der eine acht Meter mächtige Verwitterungszone mit eingelagerten Tonlinsen lag. Diese Situation hätte bei einem konventionellen Bodengutachten zu einer kostspieligen Nachbemessung während der Bauphase geführt. Die Elektrische Widerstandsmessung / VES wird bei uns nach den Vorgaben der DIN EN 1997-2 (Eurocode 7) durchgeführt und mit dem CPT-Versuch kombiniert, wenn ein lückenloser Schichtenverlauf mit direkter Spitzendruck-Referenz gefordert ist. Die Auswertung erfolgt mittels Inversionssoftware, die das spezifische Widerstandsmodell iterativ an die Messkurve anpasst — ein Verfahren, das im heterogenen Untergrund des Nordschwarzwalds deutlich zuverlässiger arbeitet als einfache empirische Korrelationen.

Elektrische Widerstandsmessung / VES (Vertikale Elektrische Sondierung) in Pforzheim — Technische Referenz — Pforzheim

Lokale Besonderheiten

Ein Fehler, der uns in Pforzheimer Hanglagen immer wieder begegnet: Das Baugrundgutachten stützt sich auf drei bis vier Rammkernbohrungen im Raster, aber keiner dieser Aufschlüsse hat die zufällig dazwischenliegende, mit Wasser gesättigte Störungszone erfasst. Beim Aushub der Baugrube läuft dann Wasser aus einer Kluft, die im Muschelkalk völlig unerwartet auftritt — der Hangrutschungsmechanismus ist aktiviert, die Standsicherheit der Böschung gefährdet. Eine vorgeschaltete VES-Messung hätte diese Anomalie als Zone mit drastisch reduziertem Widerstand (unter 20 Ωm) sofort sichtbar gemacht, weil wasserführende Klüfte und tonige Verwitterungslehme geoelektrisch markant aus dem trockenen Kalkstein hervorstechen. Gerade im Übergang vom Enztal zum Schwarzwaldrand, wo die Tektonik des Oberrheingrabens noch spürbar ist, sind solche verdeckten Inhomogenitäten eher die Regel als die Ausnahme. Das Übersehen solcher Strukturen führt nicht nur zu Nachtragsangeboten, sondern im schlimmsten Fall zu einer Umplanung der gesamten Gründung — ein Risiko, das sich mit einer geophysikalischen Vorerkundung zuverlässig eingrenzen lässt.

Benötigen Sie eine geotechnische Bewertung?

Antwort innerhalb von 24h.

E-Mail: info@geotechnik.vip

Maßgebliche Normen

DIN EN 1997-2:2010-10 (Eurocode 7 – Erkundung und Untersuchung des Baugrunds), DIN 4020:2010-12 (Geotechnische Untersuchungen für bautechnische Zwecke), DGGT-Empfehlung Nr. 19 – Geophysikalische Erkundungsmethoden im Baugrund

Technische Daten

Parameter	Typischer Wert
Sondierungstiefe (max.)	bis 80 m (Schlumberger-Konfiguration)
Auflösung nahe Oberfläche	0,5 – 2,0 m (Wenner-Konfiguration)
Messbereich spez. Widerstand	0,5 Ωm (Ton) bis > 5000 Ωm (trockener Fels)
Typische Traversenlänge	60 – 200 m (je nach Sondierungstiefe)
Datenauswertung	2D-Inversion (Res2DInv) mit Topografie-Korrektur
Normative Grundlage	DIN EN 1997-2:2010-10, Abschnitt 4.2
Berichtsumfang	Widerstandsprofil, Isolinienplot, geologischer Schnitt

Gängige Fragen

Was kostet eine VES-Messung in Pforzheim?

Für eine Standard-VES-Messung mit zwei Traversen und 2D-Inversion liegt der Investitionsrahmen typischerweise zwischen €550 und €1050, abhängig von der geforderten Sondierungstiefe, der Zugänglichkeit des Geländes und der Anzahl der Messprofile. Enge innerstädtische Grundstücke oder stark bewachsene Hanglagen können den Aufwand moderat erhöhen.

Bis in welche Tiefe kann die VES den Baugrund in Pforzheim erkunden?

Mit der Schlumberger-Konfiguration erreichen wir in den Gesteinen des Pforzheimer Raums je nach Auslage Sondierungstiefen von 40 bis 80 Metern. In den Auelehmen des Enztals begrenzt der niedrigere spezifische Widerstand die Eindringtiefe auf etwa 25 bis 35 Meter, was für die meisten Tiefbauprojekte dennoch ausreicht.

Welche Bodenarten lassen sich mit der Widerstandsmessung am besten unterscheiden?

Die Methode ist besonders trennscharf bei der Unterscheidung von Ton (2–20 Ωm), wassergesättigtem Sand/Kies (50–200 Ωm), trockenem Verwitterungshorizont (300–800 Ωm) und kompaktem Muschelkalk oder Buntsandstein (> 1000 Ωm). In Pforzheim ist vor allem die Abgrenzung verkarsteter Kalksteine von tonig verfüllten Dolinen ein typisches Einsatzfeld, weil der Widerstandskontrast hier bis zu zwei Größenordnungen beträgt.
